ХАРАКТЕРИСТИКИ ГОРИЗОНТАЛЬНЫХ ЗАХВАТОВ МОДЕЛИ GQ (КИТАЙ)

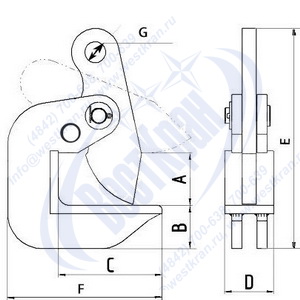

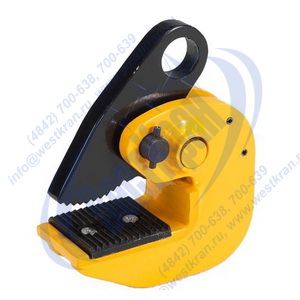

Захваты для подъема листового материала в горизонтальном положении типа GQ (Китай)

     Захваты типа GQ применяются в строповых или траверсных системах в качестве грузозахватного органа, и предназначены для подъема и перемещения различного листового материала в горизонтальном положении. Наиболее часто используются для работ с металлическими листами.

Конструкция: подпружиненный, самозажимной, эксцентрикового типа, с фиксатором прижимного язычка в открытом положении.

Принцип действия: первоначальная фиксация груза между рабочими поверхностями захвата осуществляется подпружиненной прижимной лапкой. Удержание груза в процессе подъема и перемещения, осуществляется путем самозапирания, за счет  возникающего на рабочих поверхностях завата усилия, прямо пропорционального массе поднимаемого груза.

Материал изготовления: высококачественная легированная сталь.

Температура окружающей среды и груза: -40º С - +100º С.

Количество используемых захватов: групповое, но не менее 2-х.

Твердость поверхности поднимаемого груза: не более HRC 30.

Способ крепления захвата на строповой ветви: при помощи такелажной скобы или соединительного звена.

    * При использовании горизонтальных захватов типа GQ рекомендуется использовать схемы строповки листовых материалов, обеспечивающих соблюдение рекомендаций к осевым нагрузкам, предусмотренным для захватов. Это значит, что угол наклона стропальных ветвей между захватами GQ, расположенными на одной стороне листа, не должен превышать 30º (15º по боковой оси захвата), а угол наклона стропальных ветвей между противостоящими захватами GQ, не должен превышать 60º (см. схему 1).

    Выполнение данного условия достигается путем применения грузоподъемных траверс (линейной, Н-образной или рамной конструкции) и стропов, с соответствующей габаритам груза длиной ветвей, обеспечивающих правильную строповку с соблюдением необходимых углов между ветвями. (см. схемы 2 - 6).

    Допускается увеличение угла между ветвями противостоящих захватов GQ до 90º в случаях, когда существует возможность исключить существенный прогиб листа. При этом грузоподъемность захватов GQ снижается до 75% от их номинальной грузоподъемности.

    Увеличение угла между ветвями противостоящих захватов GQ до 120º допускается только в исключительных случаях и с соблюдением особых мер безопасности при проведении погрузочно-разгрузочных работ. В этом случае грузоподъемность захватов снизится до 50% от номинала.

 Использование горизонтальных захватов GQ имеет ряд нюансов, которые необходимо знать, во избежание обрыва груза и наступления несчастных случаев при производстве грузоподъемных операций:

1. Захваты типа GQ для подъема листового материала в горизонтальном положении применяются исключительно во взаимодействии с аналогичными по назначению захватами, в количестве, не менее 2 захватов, согласно схемам 2-6.

2. Поднимать груз допускается только в том случае, если он полностью (до упора) вошел в зев захвата GQ и надежно зафиксировался эксцентриковой прижимной лапкой.

3. В момент строповки необходимо произвести центровку захватов GQ на грузе, обеспечивающую ровный, без перекосов, подъем груза в горизонтальном положении. До момента полного подъема и перемещения груза, приподнимите его на незначительную (10-20см) высоту, и убедитесь, что груз надежно и ровно зафиксирован в захватах GQ.

4. Не допускайте существенного прогиба листа.

5. Запрещено использовать захваты GQ для вытаскивания и (или) подъема грузов, прижатых другими предметами, жестко закрепленных или примерзших.
