ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНЫХ ЗАХВАТОВ МОДЕЛИ CD (КИТАЙ)
Захваты для подъема листового материала в вертикальном положении типа CD (Китай)
Захваты типа CD применяются в строповых или траверсных системах в качестве грузозахватного органа, и предназначены для кантования подъема и перемещения различного листового материала в вертикальном положении. Наиболее часто используются для работ с металлическими листами.
Конструкция: подпружиненный, самозажимной, эксцентрикового типа, с арретиром (фиксатором) и шарнирным подвесным кольцом.
Принцип действия: первоначальная фиксация груза между рабочими поверхностями захвата осуществляется подпружиненной прижимной лапкой. Удержание груза в процессе подъема и перемещения, осуществляется путем самозапирания, за счет возникающего на рабочих поверхностях захвата усилия, прямо пропорционального массе поднимаемого груза. Фиксатор обеспечивает постоянный прижим лапки к поверхности груза, что предотвращает самопроизвольное открытие зева даже в момент ослабления нагрузки в процессе подъема.
Материал изготовления: высококачественная легированная сталь.
Коэффициент запаса прочности: 4:1
Температура окружающей среды и груза: -40º С - +100º С.
Количество используемых захватов: одиночное или групповое.
Твердость поверхности поднимаемого груза: не более HRC 37.
Способ крепления захвата на строповой ветви: навеской непосредственно на крюк или при помощи такелажной скобы (соединительного звена).

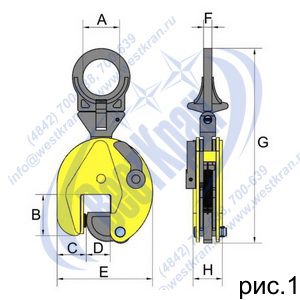

| Обозначение захвата | Грузо- подъемность | Ширина зева D, мм. | А, мм. | В, мм. | С, мм. | Е, мм. | F, мм. | G, мм. | H, мм. | Масса, кг. |
|---|---|---|---|---|---|---|---|---|---|---|
| Захват вертикальный CD 1 | 1,0т | 0-15 | 46 | 80 | 63 | 155 | 16 | 325 | 63 | 5,5 |
| Захват вертикальный CD 2 | 2,0т | 0-25 | 68 | 85 | 63 | 175 | 17 | 375 | 68 | 7,0 |
| Захват вертикальный CD 3 | 3,0т | 0-25 | 73 | 100 | 63 | 210 | 23 | 440 | 82 | 12,6 |
| Захват вертикальный CD 5 | 5,0т | 0-30 | 78 | 115 | 63 | 235 | 25 | 500 | 100 | 19,4 |
| Захват вертикальный CD 8 | 8,0т | 10-80 | 78 | 155 | 75 | 300 | 25 | 580 | 105 | 34,4 |
| Захват вертикальный CD 12 | 12,0т | 10-90 | 78 | 170 | 100 | 320 | 30 | 670 | 120 | 50,0 |

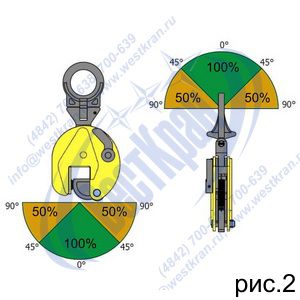

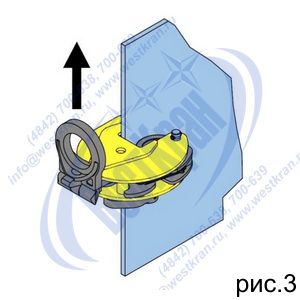

Шарнирное подвесное кольцо захвата CD имеет две степени свободы, что позволяет осуществлять подъем и перемещение груза в различных плоскостях, в том числе в горизонтальной и под наклоном. В таблице характеристик приведены номинальные значения грузоподъемностей захватов модели CD, предусмотренные для усилий, прилагаемых по оси захвата, или под углами, не превышающими 45º от его оси. При увеличении угла свыше 45º (до 90º), в ту или иную сторону, грузоподъемность захватов типа CD уменьшается на 50%.
В отличии от горизонтальных захватов, захваты для подъема и перемещения груза в вертикальном положении могут использоваться одиночно. В ряде случаев, когда требуется поднять листы большой толщины или больших габаритных размеров, следует использовать подъемные системы, состоящие из 2-х и более захватов.
Рабочие поверхности захватов выполнены в форме зубцов, что обеспечивает более надежную фиксацию груза.
Использование вертикальных захватов CD имеет ряд нюансов, которые необходимо знать и применять в процессе их эксплуатации. Во избежание обрыва груза и наступления несчастных случаев при производстве грузоподъемных операций выполняйте следующие рекомендации:
1. При групповом (два и более) использовании вертикальных захватов типа CD в подъемных системах, допускается применение изделий исключительно однотипных, с аналогичными характеристиками в части грузоподъемности и назначения.

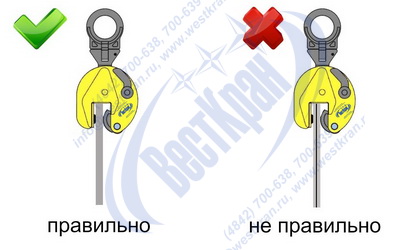

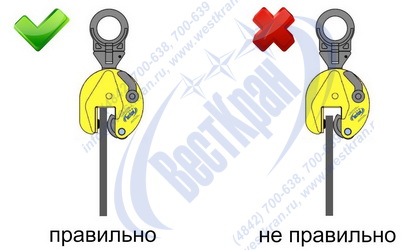

2. Поднимать груз допускается только в том случае, если он полностью (до упора) вошел в зев захвата CD и надежно зафиксировался эксцентриковой прижимной лапкой (см. рис.4).
Рис.4

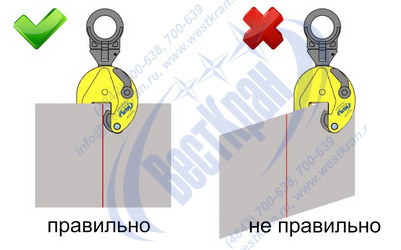

3. До момента подъема необходимо произвести центровку захвата CD на грузе, обеспечивающую ровный, без перекосов, подъем груза в вертикальном положении. До момента полного подъема и перемещения груза, приподнимите его на незначительную (10-20см) высоту, и убедитесь, что груз надежно и ровно зафиксирован в захвате CD (см. рис. 5).
Рис.5

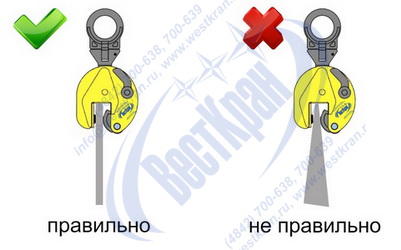

4. В момент строповки убедитесь, что в месте контакта с рабочими поверхностями захвата, толщина груза не имеет отрицательных значений (не сужается) в направлении зева, так как это может привести к обрыву груза (см. рис. 6).
Рис.6
5. При групповом использовании захватов, с применением стропов и траверс соблюдайте следующие требования:

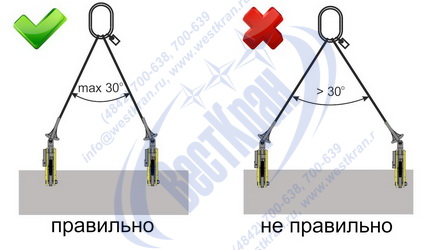

- угол строповых ветвей между рядом стоящими захватами CD, установленными на одной, общей стороне груза, не должен превышать 30º (см. рис. 7).
Рис.7

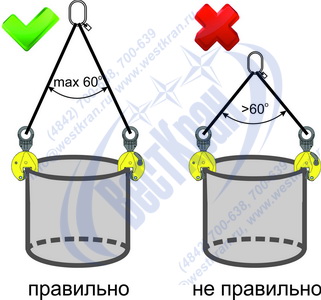

- угол строповых ветвей между захватами CD, установленными на противоположных сторонах груза, не должен превышать 60º (см. рис. 8).
Рис.8

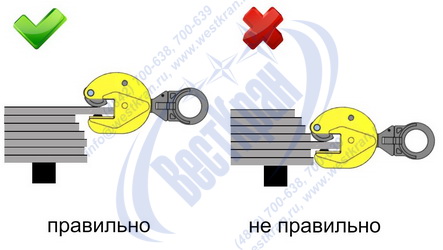

6. Запрещается использовать захваты CD для подъема и перемещения стопки листов (см. рис. 9).
Рис.9
7. Запрещено использовать захваты CD для вытаскивания и (или) подъема грузов, прижатых другими предметами, жестко закрепленных или примерзших (см. рис. 10).
Рис.10
Использование вертикальных захватов может иметь и другие особенности, по этому, до начала их эксплуатации, ознакомьтесь с паспортом и руководством на их эксплуатацию.
Захваты типа CD имеют ряд аналогов, большинство из которых отличаются друг от друга только наименованиями и, возможно, незначительными расхождениями в габаритных размерах. Наиболее известны следующие типы: захваты вертикальные DSQ, захваты вертикальные QS-A.
