ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНЫХ ЗАХВАТОВ МОДЕЛИ QS-A (КИТАЙ)

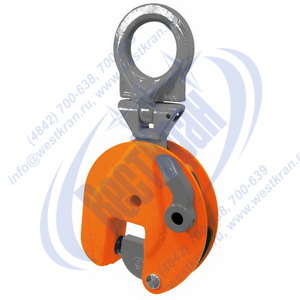

Захваты для подъема листового материала в вертикальном положении типа QS-A (Китай)
Захваты типа QS-A применяются в строповых или траверсных системах в качестве грузозахватного органа, и предназначены для кантования, подъема и перемещения различного листового материала в вертикальном положении. Наиболее часто используются для работ с металлическими листами.
Конструкция: подпружиненный, самозажимной, эксцентрикового типа, с арретиром (фиксатором) и шарнирным подвесным кольцом.
Принцип действия: первоначальная фиксация груза между рабочими поверхностями захвата осуществляется подпружиненной прижимной лапкой. Удержание груза в процессе подъема и перемещения, осуществляется путем самозапирания, за счет возникающего на рабочих поверхностях захвата усилия, прямо пропорционального массе поднимаемого груза. Фиксатор обеспечивает постоянный прижим лапки к поверхности груза, что предотвращает самопроизвольное открытие зева даже в момент ослабления нагрузки в процессе подъема.
Материал изготовления: высококачественная легированная сталь.
Коэффициент запаса прочности: 4:1
Температура окружающей среды и груза: -40º С - +100º С.
Количество используемых захватов: одиночное или групповое.
Твердость поверхности поднимаемого груза: не более HRC 37.
Способ крепления захвата на строповой ветви: навеской непосредственно на крюк или при помощи такелажной скобы (соединительного звена).

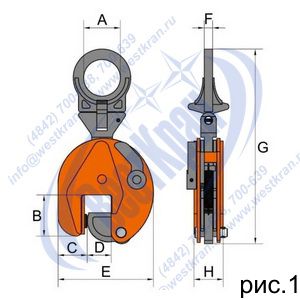

| Обозначение захвата | * Грузо- подъемность | Ширина зева D, мм. | А, мм. | В, мм. | С, мм. | Е, мм. | F, мм. | G, мм. | H, мм. | Масса, кг. |
|---|---|---|---|---|---|---|---|---|---|---|
| Захват вертикальный QC-A 1 | 1,0т | 0-20 | 48 | 63 | 51 | 138 | 12 | 294 | 50 | 4,5 |
| Захват вертикальный QC-A 2 | 2,0т | 0-25 | 68 | 76 | 59 | 164 | 16 | 370 | 52 | 6,3 |
| Захват вертикальный QC-A 3 | 3,0т | 0-30 | 74 | 85 | 56 | 193 | 20 | 418 | 78 | 14,0 |
| Захват вертикальный QC-A 5 | 5,0т | 0-52 | 80 | 90 | 65 | 240 | 22 | 450 | 88 | 19,5 |

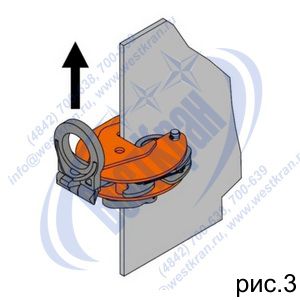

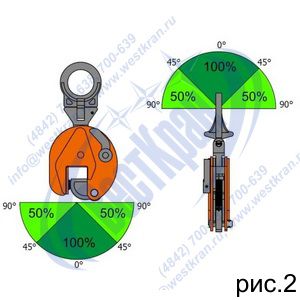

* Шарнирное подвесное кольцо захвата QC-A имеет две степени свободы, что позволяет осуществлять подъем и перемещение груза в различных плоскостях, в том числе в горизонтальной и под наклоном. В таблице характеристик приведены номинальные значения грузоподъемностей захватов модели QC-A, предусмотренные для усилий, прилагаемых по оси захвата, или под углами, не превышающими 45º от его оси. При увеличении угла свыше 45º (до 90º), в ту или иную сторону, грузоподъемность захватов типа QC-A уменьшается на 50%.
В отличии от горизонтальных захватов, захваты для подъема и перемещения груза в вертикальном положении могут использоваться одиночно. В ряде случаев, когда требуется поднять листы большой толщины или больших габаритных размеров, следует использовать подъемные системы, состоящие из 2-х и более захватов.
Рабочие поверхности захватов выполнены в форме зубцов, что обеспечивает более надежную фиксацию груза.
Использование вертикальных захватов QC-A имеет ряд нюансов, которые необходимо знать и применять в процессе их эксплуатации. Во избежание обрыва груза и наступления несчастных случаев при производстве грузоподъемных операций выполняйте следующие рекомендации:
1. При групповом (два и более) использовании вертикальных захватов типа QC-A в подъемных системах, допускается применение изделий исключительно однотипных, с аналогичными характеристиками в части грузоподъемности и назначения.
2. Поднимать груз допускается только в том случае, если он полностью (до упора) вошел в зев захвата QC-A и надежно зафиксировался эксцентриковой прижимной лапкой (см. рис.4).
Рис.4
3. До момента подъема необходимо произвести центровку захвата QC-A на грузе, обеспечивающую ровный, без перекосов, подъем груза в вертикальном положении. До момента полного подъема и перемещения груза, приподнимите его на незначительную (10-20см) высоту, и убедитесь, что груз надежно и ровно зафиксирован в захвате QC-A (см. рис. 5).
Рис.5
4. В момент строповки убедитесь, что в месте контакта с рабочими поверхностями захвата, толщина груза не имеет отрицательных значений (не сужается) в направлении зева, так как это может привести к обрыву груза (см. рис. 6).
Рис.6
5. При групповом использовании захватов, с применением стропов и траверс соблюдайте следующие требования:
- угол строповых ветвей между рядом стоящими захватами QC-A, установленными на одной, общей стороне груза, не должен превышать 30º (см. рис. 7).
Рис.7
- угол строповых ветвей между захватами QC-A, установленными на противоположных сторонах груза, не должен превышать 60º (см. рис. 8).
Рис.8
6. Запрещается использовать захваты QC-A для подъема и перемещения стопки листов (см. рис. 9).
Рис.9
7. Запрещено использовать захваты QC-A для вытаскивания и (или) подъема грузов, прижатых другими предметами, жестко закрепленных или примерзших (см. рис. 10).
Рис.10
Использование вертикальных захватов может иметь и другие особенности, по этому, до начала их эксплуатации, ознакомьтесь с паспортом и руководством на их эксплуатацию.
Захваты типа QS-A имеют ряд аналогов, большинство из которых отличаются друг от друга только наименованиями и, возможно, незначительными расхождениями в габаритных размерах. Наиболее известны следующие типы: захваты вертикальные DSQ, захваты вертикальные CD.
